T114 微型压向力传感器

所属分类:压向传感器

柱型测力传感器(微型)为大量程应用提供的一款紧凑型设计。其他设计特点包括使用应变缓冲,提供更大的保护,免受电缆上的拉力影响。采用金属箔应变计技术,具有非常好的低偏转特点。

特点和用途

● 高度低、变形量小、外形尺寸小、量程大;

● 不锈钢材料;

● 防护等级:IP65 可定制;

● 汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统

● 精度高,长期稳定性好,可靠性好,耐疲劳,使用频率高,蠕变性能好,温度漂移小,动态响应频率高

● 应用领域:汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统

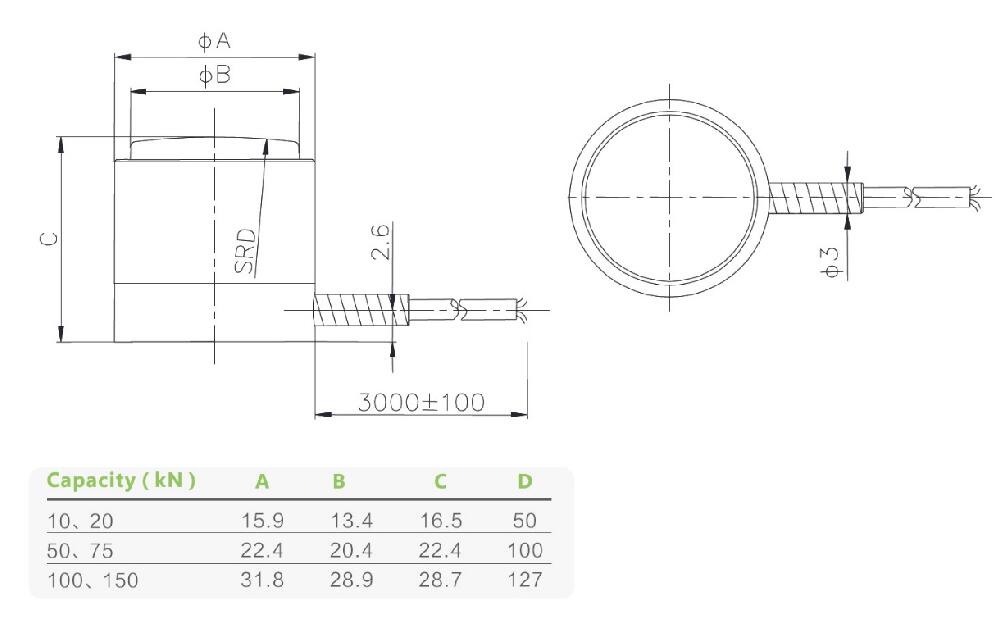

安装尺寸

T114 微型压向力传感器 1.jpg




参数表

额定量程10,20,50,75,100,150 kN绝缘电阻≥5000 MΩ / 100VDC
灵敏度1.5±20% mV/V 激励电压5~15V
零点平衡± 0.05 mV/V最大激励电压20V
非线性0.5% F.S.温度补偿范围-10~60℃
滞后误差0.2% F.S.工作温度范围-20~80℃
重复性0.2% F.S.安全负载 (E L)200% F.S.
蠕变(30分钟)0.2% F.S.破坏负载 (E d)300% F.S.
温度对灵敏度漂移0.05% F.S./ 10℃电缆线尺寸φ2 / φ3 ×4000 mm
温度对零点漂移0.05% F.S./ 10℃材料不锈钢
输入电阻380±20 Ω单件重量 (G)0.1kg
输出电阻350±10 Ω保护等级IP65
(可定制)



受力方向

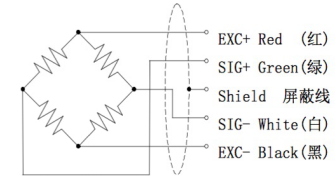

接线方式

T114 微型压向力传感器 2.jpgT114 微型压向力传感器 3.png
