T107微型压向力传感器

所属分类:压向传感器

一款配有螺纹安装孔的负载按钮测力传感器。具有非常坚固的结构,采用 17-4 不锈钢,完全内部温度补偿(无外部调理电路),超微型设计,重量极轻。

特点和用途

● 高度低、变形量小、外形尺寸小;

● 不锈钢材料;

● 汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装、及其他工业测试;

● 精度高,长期稳定性好,可靠性好,耐疲劳,使用频率高,蠕变性能好,温度漂移小,动态响应频率高;

● 应用领域:汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统

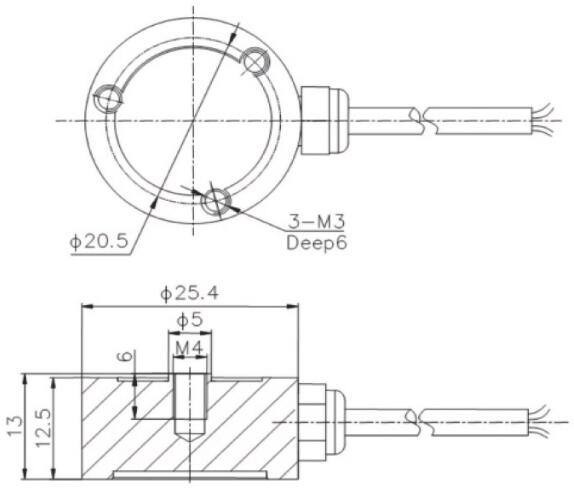

安装尺寸

T107微型压向力传感器 1.jpg




参数表

额定量程20,50,100,200,
500,1000 N
绝缘电阻≥5000 MΩ / 100VDC
灵敏度1.5±10% mV/V 激励电压5~12V
零点平衡±0.05% F.S.最大激励电压15V
非线性0.2% F.S.温度补偿范围-10~40℃
滞后误差0.2% F.S.工作温度范围-20~60℃
重复性0.1% F.S.安全负载 (E L)150% F.S.
蠕变(30分钟)0.2% F.S.破坏负载 (E d)200% F.S.
温度对灵敏度漂移0.05% F.S./ 10℃电缆线尺寸φ3×4000 mm
温度对零点漂移0.05% F.S./ 10℃材料不锈钢
输入电阻350±20 Ω单件重量 (G)0.1kg
输出电阻350±10 Ω保护等级IP66



受力方向

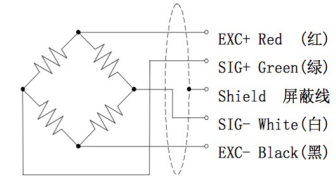

接线方式

T107微型压向力传感器 2.jpgT107微型压向力传感器 3.png
