特点和用途
● 六维力∶Fx，Fy，Fz，Mx，My，Mz;
● 用于静态和动态负载;
● 高精度，多功能;
● 集成机械去耦;
● 定制工程测量平台;
● 应用领域：汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统

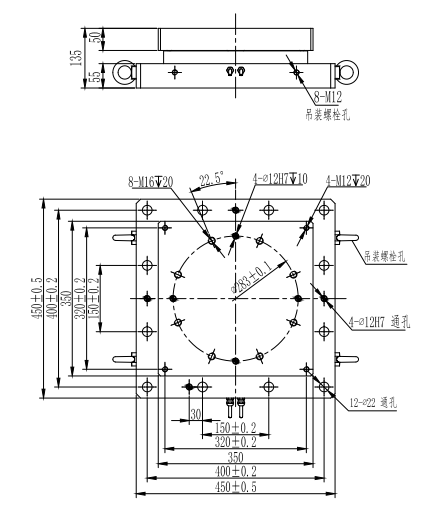

安装尺寸
参数表
| 额定量程 | Fx=10kg Mx=2.5kN.mFy=5kN Fy=5kN.m Fz=23kN Fz=23kN.m | 绝缘电阻 | ≥2000MQ/50VDC |
| 输出灵敏度 | ≈1.0mV/V | 激励电压 | 5~12V |
| 零点输出 | ±5‰mV/V | 最大激励电压 | 15V |
| 非线性 | 1%F.S. | 温度补偿范围 | -10~40℃ |
| 滞后误差 | 1%F.S. | 工作温度范围 | -20~60℃ |
| 重复性 | 0.5%F.S. | 安全超载 | 120%F.S. |
| 蠕变（30分钟） | 0.3%F.S. | 极限超载 | 50%F.S. |
| 温度对灵敏度漂移 | 0.1％ F.S. / 10℃ | 电缆线尺寸 | 2-φ6X4m |
| 温度对零点漂移 | 0.1％ F.S. / 10℃ | 保护等级 | IP65 |
| 输入电阻 | 380/780±20Ω | 输出电阻 | 350/700±20Ω |

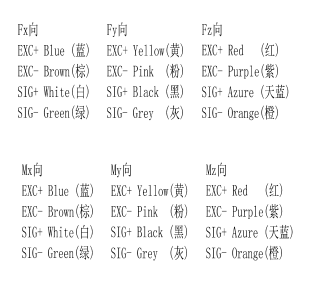

受力方向 | 配线图 |
 |  |
