传感器
特点与用途
扭矩传感器电阻式原理
测量扭矩和力且可双向、具有良好的线性度和可忽略的滞后。这些传感器允许测量小于0.1Nm和高达1000Nm的扭矩。
广泛用于机器人在加工中心、压力机、测量站等上装卸零件的理想的自动化解决方案……方便、准确、可重复和可靠!

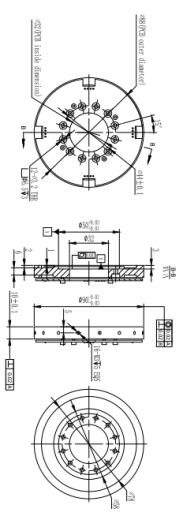

安装尺寸
参数表
额定量程 | Nominal (rated) torque Mnom | 110N.m |
输出灵敏度 | Nominal (rated) sensitivity | 0.075~3.925mV/V |
| 非线性 | Non-linearity | 1.0%F.S. |
| 滞后 | Hysteresis | 1.0%F.S. |
| 重复性 | Repeatability | 1.0%F.S. |
| 蠕变（30分钟） | Creep(5min) | 1.0%F.S. |
| 温度对灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
| 温度对零点漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5V |
温度补偿范围 | Compensated temp range | -10~40℃ |
工作温度范围 | Operation temp range | -10-60℃ |
安全超载 | Safe overload | 120%F.S. |
极限超载 | Ultimate overload | 150%F.S. |
防护等级 | Protection class | IP64 |
配线图 |
 |
