传感器
特点与用途
●稳定性好，抗弯矩强，频率寿命长，静态扭矩传感器
●结构紧凑便于安装
●防护等级∶IP65
●用于静态，非连续旋转的扭矩值测量，专业的打螺丝机，螺丝拧紧等

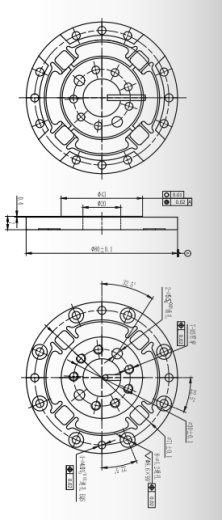

安装尺寸
参数表
额定量程 | Nominal (rated) torque Mnom | 100N.m |
输出灵敏度 | Nominal (rated) sensitivity | 2.0±20%mV/V |
零点输出 | Zero balance | ±0.03mV/V |
| 非线性 | Non-linearity | 0.2%F.S. |
| 滞后 | Hysteresis | 0.5%F.S. |
| 重复性 | Repeatability | 0.1%F.S. |
| 蠕变（30分钟） | Creep(5min) | 0.1%F.S. |
| 温度对灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
| 温度对零点漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
| 输入电阻 | Input impedance | 1000±20Ω |
输出电阻 | Output impedance | 1000±10Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5-12V |
最大激励电压 | Maximum excitation | 15V |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20-80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
线缆 | Cable | φ3-2000m |
防护等级 | Protection class | IP65 |
配线图 |
 |
