传感器
特点和用途
● 静态扭矩传感器;
● 结构紧凑、容易安装;
● 防护等级IP65;
● 用于静态、非连续旋转的扭矩值测
● 应用领域：汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统

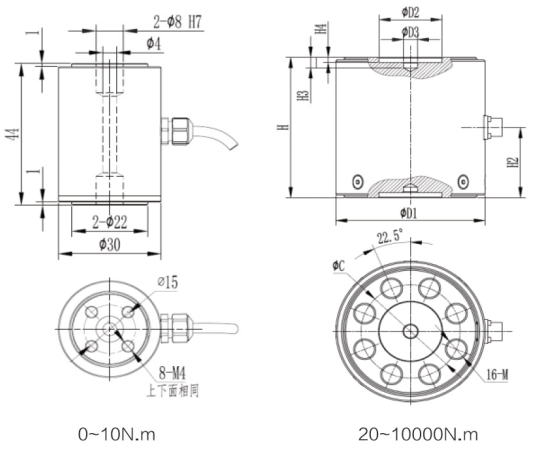

安装尺寸
| 量程 Cap (N.m) | D1 | D2 | D3 | C | H | H2 | H3 | H4 | M |
| 0.2,50,100 | 50 | 20H7 | 8H8 | 30 | 61 | 30.5 | 8 | 4 | M 6 deep 8 |
| 200,300,50 | 73 | 30H7 | 10H8 | 45 | 82 | 41 | 8 | 4 | M 10 deep 15 |
| 1,1.5,2 | 107 | 45H7 | 10H8 | 71 | 107 | 54 | 8 | 4 | M 16 deep 22 |
| 4,5,6 kN.m | 141 | 60H7 | 10H8 | 95 | 130 | 65 | 8 | 4 | M 20 deep 25 |
| 10 kN.m | 205 | 120H7 | 10H8 | 155 | 170 | 85 | 12 | 8 | M 24 deep 35 |
参数表
| 额定量程 | 0.2,0.5,2,5,10,20,50,100,200 N.m 0.2,0.3,0.5,1,1.5,2,4,5,6,10 kN.m | 绝缘电阻 | ≥5000 MΩ / 100VDC |
| 额定输出 | 1.5±10% mV/V | 激励电压 | 5~15V |
| 零点平衡 | ± 2% F.S. | 最大激励电压 | 20V |
| 非线性 | 0.1％ F.S. | 温度补偿范围 | -10~60℃ |
| 滞后误差 | 0.1％ F.S. | 工作温度范围 | -20~80℃ |
| 重复性 | 0.05％ F.S. | 安全负载 (E L) | 120％ F.S. |
| 蠕变（30分钟） | 0.1％ F.S. | 破坏负载 (E d) | 150％ F.S. |
| 温度对灵敏度漂移 | 0.05％ F.S./ 10℃ | 电缆线尺寸 | φ3×4000 mm |
| 温度对零点漂移 | 0.05％ F.S./ 10℃ | 材料 | |
| 输入电阻 | 410±20 Ω | 单件重量 | |
| 输出电阻 | 350±10 Ω | 保护等级 | IP65 |

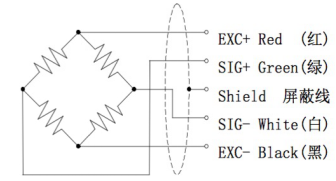

受力方向 | 接线方式 |
 |  |
